旋轉編碼開關的時序脈沖

來源:東莞市洋瀚實業有限公司  時間:2023-06-15

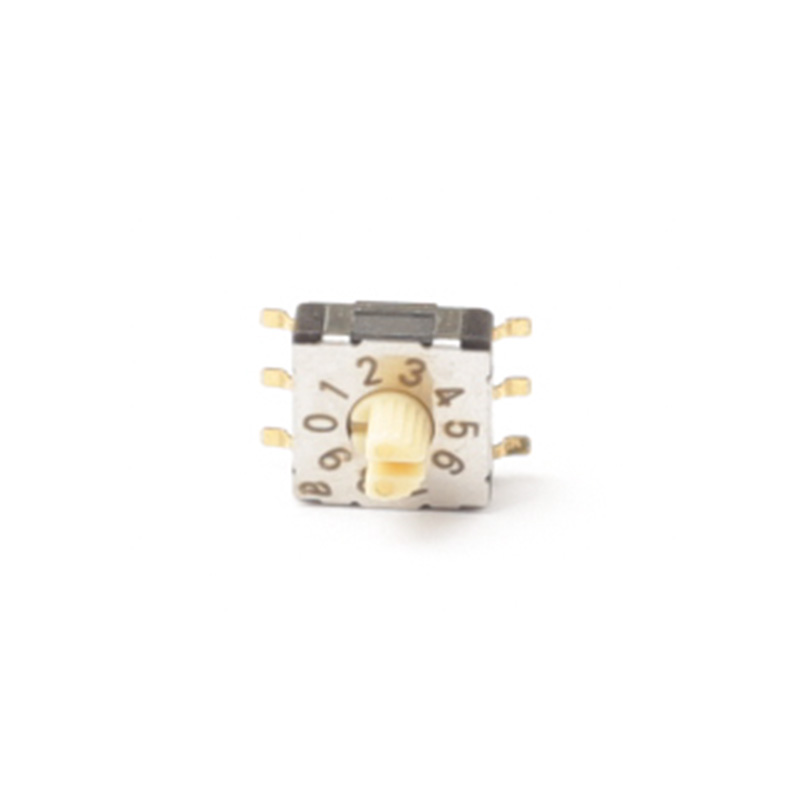

 旋轉編碼開關是一種電子元器件，其主要功能是將旋轉編碼轉換成數字信號輸出。而時序脈沖則是控制旋轉編碼開關輸出信號的重要參數之一。正確的時序脈沖可以確保旋轉編碼開關正常工作，以及準確、穩定地輸出信號。

    時序脈沖是指旋轉編碼開關在旋轉的過程中，輸出信號的時序關系。這個時序關系實際上是由兩個信號構成的，即時鐘信號和方向信號。時鐘信號是旋轉編碼器內部發出的一個周期性脈沖，用于同步編碼器內部的操作。方向信號則是用來指示旋轉編碼開關旋轉的方向，通常表示為CW（順時針）和CCW（逆時針）兩種狀態。

    在使用旋轉編碼開關時，需要向其提供一個正確的時序脈沖。具體的時序脈沖設計取決于旋轉編碼開關的具體型號和使用要求。一般來說，時序脈沖的設計包括以下幾個方面：

    1.時鐘信號的周期和脈寬。時鐘信號的周期應該與旋轉編碼器的分辨率相匹配，以保證輸出信號的精度和穩定性。時鐘信號的脈寬則需要根據應用要求進行調整，一般是50%占空比的方波。

    2.方向信號的極性和脈寬。方向信號需要區分順時針和逆時針兩種旋轉方向，因此需要設置正確的極性。方向信號的脈寬則應盡量短，以確保不會與時鐘信號產生干擾。

    3.信號的相位關系。時鐘信號和方向信號之間的相位關系應該正確匹配，以確保輸出信號的準確性和穩定性。

    在設計時序脈沖時，需要根據具體的應用要求和旋轉編碼開關的型號進行選擇。同時，還需要進行精確的測試和調整，以確保旋轉編碼開關能夠準確、穩定地輸出信號。

    總之，時序脈沖對于旋轉編碼開關的正常工作至關重要。正確的時序脈沖可以確保旋轉編碼開關準確、穩定地輸出信號，從而實現電子設備的控制和調節。
